Как проверить модель редуктора ZF P5300 и его исполнение до покупки автобетоносмесителя

Опубликовано: 28.08.2026

Приобретение автобетоносмесителя на вторичном рынке или подбор б/у редуктора в качестве запчасти часто упирается в словесное гарантии продавца: «на миксере стоит ZF P5300». Проблема кроется в том, что под этим общим наименованием скрывается линейка исполнений с разными кинематическими и монтажными параметрами. Установка агрегата с неверными характеристиками приведет к несовпадению крепежных отверстий на раме, проблемам с подключением гидравлики или некорректной скорости вращения барабана.

Почему марка — это только половина дела

Термин «исполнение» применительно к планетарным редукторам бетоносмесителей означает конкретный набор технических характеристик, зашитый в заводскую комплектацию. Для линейки ZF P5300 основными переменными параметрами выступают:

• Передаточное число — определяет соотношение оборотов входного вала (от гидромотора) к оборотам выходного фланца (барабана).
• Конфигурация монтажного фланца — влияет на геометрию посадочного места на подрамнике миксера.
• Тип и размер гидравлических портов — определяет совместимость с шлангами и гидронасосом конкретной модели.
• Направление вращения — редукторы выпускаются как для левостороннего, так и для правостороннего привода.

Игнорирование любого из этих пунктов превращает покупку в лотерею. Редуктор может физически встать на место, но при включении выгрузки барабан будет вращаться в обратную сторону, либо обороты будут критически отличаться от требуемых для качественного перемешивания смеси. Если на шильдике подтверждена нужная серия, следующим шагом сверяют редуктор ZF P5300 и его исполнение по документации конкретного автобетоносмесителя.

Заводская табличка: где искать и как читать

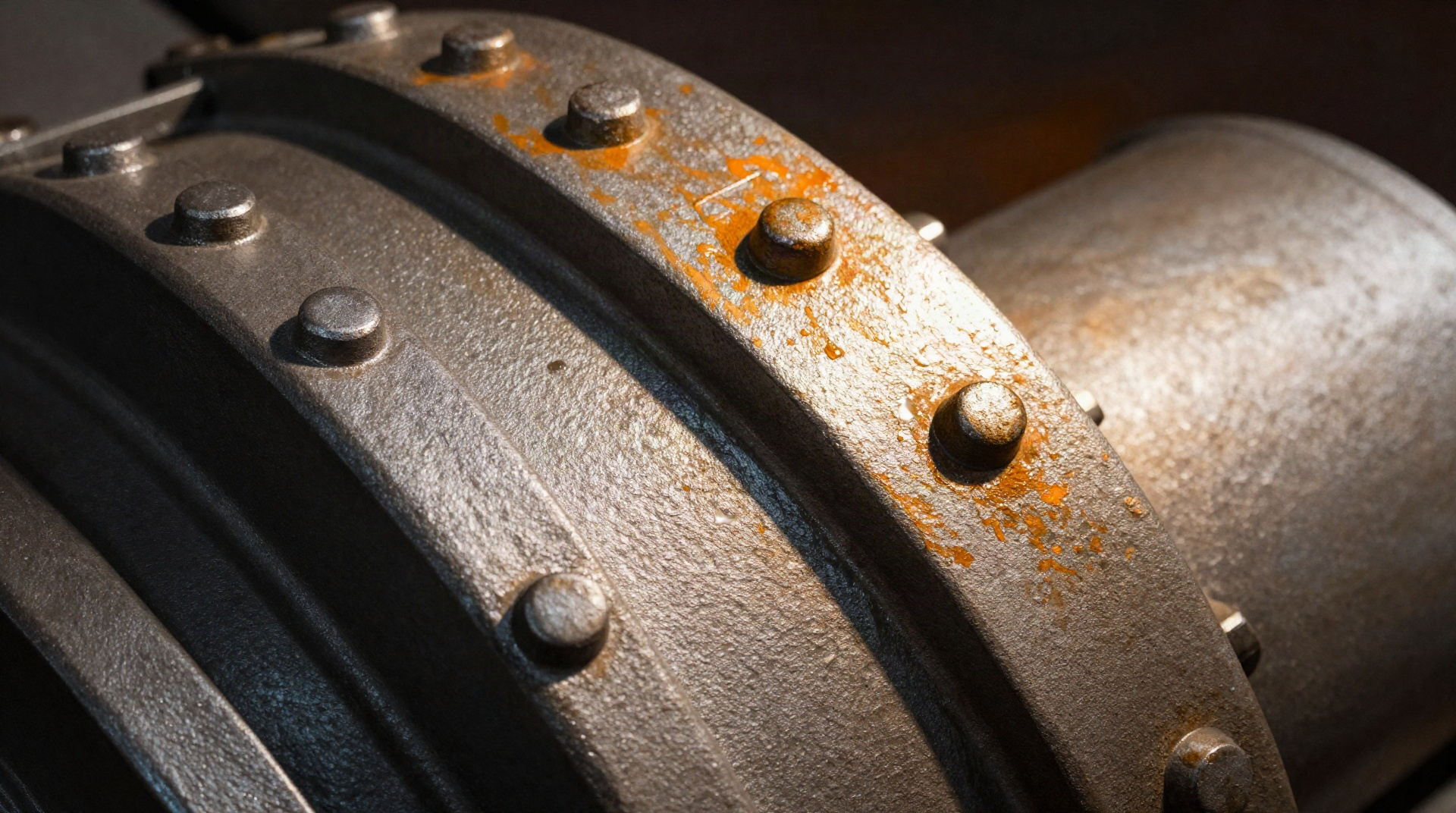

Самый надежный источник информации — металлическая шильда (идентификационная табличка), которая крепится к корпусу редуктора заклепками. На агрегатах ZF она традиционно располагается на боковой плоскости картера, ближе к фланцу подключения гидромотора.

На табличке нанесено несколько строк. Ключевые из них:

1. Model / Typ — базовое обозначение (например, P 5300).
2. Part Number — каталожный номер детали (например, 5301 011 034). Именно эта строка однозначно идентифицирует исполнение.
3. Serial Number — серийный номер, позволяющий запросить историю производства у дистрибьютора.

Если табличка на месте, а текст читается, задача сводится к сопоставлению каталожного номера с документацией на шасси или смесительную установку. Если табличка утеряна или краска на ней выцвела от гидравлического масла и дорожной химии, придется прибегнуть к методам технической идентификации.

Расшифровка каталожного номера

Номер детали состоит из трех групп цифр. Первая группа (5301) указывает на базовое семейство. Вторая и третья группы содержат закодированные данные о передаточном числе, направлении вращения и варианте фланца. Без доступа к заводским каталогам расшифровать эти цифры «на коленке» сложно, поэтому стоит заранее выписать допустимые номера для конкретного миксера и использовать их как фильтр.

Указанные в таблице номера — лишь примеры популярных исполнений. Точный подбор требует сверки с оригинальными каталогами ZF для автобетоносмесителей.

Физическая идентификация при отсутствии маркировки

Когда шильдика нет, личность редуктора устанавливают путем обмеров и тестовых включений. ZF P5300 имеет характерную архитектуру корпуса, которую сложно перепутать с младшей серией P4300 или старшей P7300, но размеры крепежа нужно проверять скрупулезно.

Замеры монтажного фланца

Редуктор крепится к подрамнику через опорный фланец с отверстиями под болты или шпильки. Для проверки понадобятся штангенциркуль и линейка. Ключевые размеры:

• Межцентровое расстояние (PCD) — диаметр окружности, на которой расположены центры крепежных отверстий.
• Количество и диаметр отверстий — у P5300 обычно 8 или 10 отверстий под высокопрочные болты М16 или М20.
• Диаметр центрального отверстия — посадочное место под подшипниковый узел или центрирующий выступ на раме.

Сравнение этих размеров с посадочным местом на имеющемся шасси — обязательный этап. Разница в пару миллиметров сделает монтаж невозможным без фрезеровки или сварочных работ, что на несущей раме крайне нежелательно.

Параметры гидравлических портов

К редуктору подключаются два шланга высокого давления (нагнетание и слив) и один дренажный шланг. Порты на корпусе ZF выполняются по стандартам SAE. Необходимо замерить диаметр расточки под уплотнительное кольцо:

• Порты высокого давления чаще всего выполняются под фланцы SAE 1 1/4 или SAE 1 1/2.
• Дренажный порт (обычно резьбовой, расположен в нижней части картера) может иметь размер M22x1.5 или M27x2.

Точное значение зависит от модификации узла и должно подтверждаться каталогом или сервисной документацией.

Практический способ определения передаточного числа

Если редуктор установлен на миксере и гидравлика работоспособна, передаточное число можно вычислить кинематическим методом. Это самый надежный способ убедиться в соответствии исполнения заявленным характеристикам, особенно если планируется перестановка агрегата на машину с другим объемом барабана.

Порядок действий:

1. Установить барабан в нейтральное положение, пометив мелом или маркером одну лопасть на его горловине.
2. Пометить входной вал редуктора (или вал гидронасоса, если доступ к валу ограничен кожухом).
3. Включить привод вращения барабана на минимальных оборотах двигателя.
4. Точно подсчитать количество оборотов входного вала за время одного полного оборота барабана. Для минимизации погрешности считают обороты вала за 10 оборотов барабана, затем результат делят на 10.

Полученное число и есть фактическое передаточное число. Для P5300 оно обычно кратно целым значениям — 104 или 125. Погрешность в десятые доли говорит о ошибке подсчета, а не о нестандартном исполнении.

Если редуктор демонтирован и находится на складе, методика меняется. Входной вал проворачивают вручную (например, с помощью рычага, вставленного в шлицевое отверстие), одновременно фиксируя угловое перемещение выходного фланца. Процесс трудоемкий из-за высокого передаточного отношения, но дает точный результат при должном терпении.

Косвенные признаки неоригинальных деталей

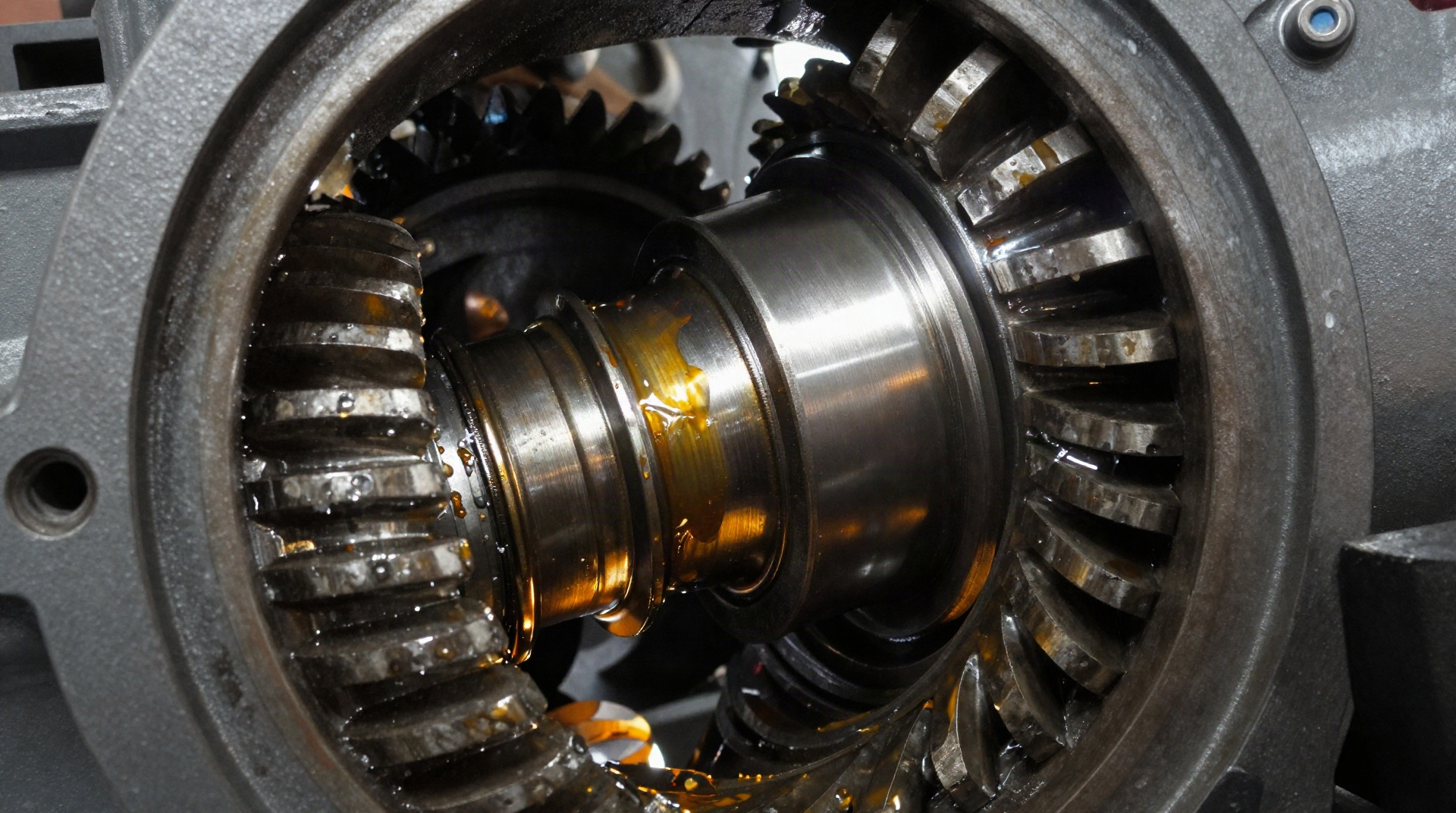

Рынок агрегатов для спецтехники насыщен репликами. Контрафактный редуктор может иметь внешнее сходство с оригинальным ZF P5300, но его внутренности (подшипники, шестерни, сателлиты) часто изготавливаются из материалов худшего качества. Косвенные признаки, которые должны насторожить:

• Конкретные числовые пределы для этого параметра нужно сверять по документации производителя конкретного исполнения.
• Качество литья — оригинальный картер отличается чистой поверхностью с плавными переходами между ребрами охлаждения. Грубые литейные швы, раковины и облой (заусенцы) указывают на продукцию сторонних мелких заводов.
• Клеймо — логотип ZF на оригинальных корпусах выполняется четким шрифтом с характерной заводской глубиной выштамповки. У подделок буквы часто «плывут» или нанесены гравировкой постфактум.

Сводный чек-лист перед сделкой

Чтобы минимизировать риски при покупке б/у редуктора ZF P5300 или смесителя с таким приводом, стоит придерживаться строгой последовательности проверок:

1. Найти и сфотографировать заводскую табличку. По каталожному номеру проверить совместимость с целевой машиной через каталог производителя.
2. При отсутствии таблички — замерить посадочные размеры фланца и сравнить их с чертежом рамы.
3. Проверить типоразмеры гидравлических портов под конкретные шланги высокого давления.
4. Выполнить кинематический тест для подтверждения передаточного числа и направления вращения.
5. Оценить состояние картера на предмет трещин, следов сварки и масляных подтеков (особенно в зоне сальниковых уплотнений).
6. Сравнить массу и качество литья с эталонными образцами для исключения неоригинальной продукции.

Следование этому алгоритму заметно снижает риск несовместимости при монтаже и помогает проверить, соответствует ли агрегат требованиям смесительной установки.
